ESAB SGX -Компактная автоматизированная машина для плазменной и газокислородной резки с ЧПУ
.
Оставьте заявку что бы получить консультацию от инженеров технологического центра ESAB Russia
Портальная машина резки SGX ESAB
Удобное и простое в работе ЧПУ Vision T5, с сенсорным экраном, обучающей программой и встроенной базой параметров процессов резки
Отличная компоновка позволяющая разместить машину даже на небольшой площади.
Прочная долговечная конструкция со сварной балкой портала, рельсами и точными линейными направляющими
Возможность плазменной и газокислородной резки
Максимальное использование площади листов со встроенной программой оптимизации раскладки заготовок EasyNest
Поддерживает до трех инструментальных рабочих станций, в том числе до двух газокислородных резаков и одной плазменной станции.
Конструктивные особенности
Рельсы на пьедестале
- Рельсы с обработкой с трех сторон
- Зубчатая шестерня рассчитанная на интенсивный режим эксплуатации
- Полностью регулируемые по высоте рельсы
Система приводов
- Моторыбесколлекторноготипа (без щеток) для надежности, скорости и плавного перемещения
- Планетарный редуктор
- Двойные направляющие для жесткости
- Большой диаметр шестерни для плавного перемещения
СИСТЕМА УПРАВЛЕНИЯ
С СЕНСОРНЫМ ЭКРАНОМ VISION T5
С СЕНСОРНЫМ ЭКРАНОМ VISION T5
Оператор выбирает:
- Тип металла
- Толщину
- Уровень качества резки
Описание системы управления VISION T5
Выбирая режим работы, на экране отображаются необходимые расходные детали.
Виртуальные манометры. Визуализация на ЧПУ параметров газа в реальном времени
Реальный ток и высоту резака установить просто.
Контроль системы охлаждения
Преимущества Vision® T5
Простота управления лежит в основе SGX, которая управляется ЧПУ с сенсорным экраном Vision® T5, производства ЭСАБ.
Встроенная база данных процессов резки для быстрой настройки газокислородной и плазменной резки.
Проводник управления (Мастер подсказок) ведет оператора через все стадии от включения машины до раскладки и резки без потери времени на изучение и тренировку
Встроенная функция автораскладки EasyNest™ непосредственно на ЧПУ обеспечивает раскладку в автоматическом режиме при обеспечении максимального использования листа.
Операционная система Windows 7 Embedded
Сенсорный экран 18.5" LCD
Набор простых готовых форм
Поддержка технологии резки точных отверстий Enhanced Hole Technolog
EasyShape автораскладка - включена
Генератор символов для маркировки - включен
Источник тока iSeries
Новая технология iSeries, применяемая в высокоточных системах плазменной резки нового поколения, обеспечивает большую эффективность, гибкость и гарантированную точность резки. По эффективности на конструкционной стали iSeries не уступает и даже превосходит любую другую технологию, а на цветных металлах позволяет добиться наилучших результатов. По мере роста вашего бизнеса вы сможете за считанные минуты модернизировать используемую систему до следующего уровня. В системах iSeries используется модульная технология StepUp™, которая позволяет легко модернизировать компоненты и обеспечивать нужную мощность как сегодня, так и в будущем.
Источники тока-системы плазменной резки ESAB iSERIES от 100 до 300 А.
В автоматизированных машинах для плазменной и газокислородной резки SGX источником тока являются ESAB iSeries. Они обладают самой низкой стоимостью эксплуатации в отрасли благодаря расходным материалам XTremeLife™ обеспечивая превосходное качество резки, высокую производительность, гибкость и легкость последующей модернизации.
ESAB iSeries Plasma Systems
Подробнее о преимуществах ESAB iSERIES
НИЗКИЕ ОПЕРАЦИОННЫЕ ЗАТРАТЫ.
- Превосходный срок службы компонентов сокращает время простоя и снижает эксплуатационные расходы - экономия 35% при резке конструкционной стали, экономия до 70% при работе с нержавеющей сталью.
- Технология HeavyCut обеспечивает наилучшее качество, точность резки и срок службы расходных материалов, при работе с деталями толще 20 мм.
- Электроды XTremeLife™ со множественными вставками гафния служат дольше при резке на большом токе. Охлаждаемые двухкомпонентные наконечники охлаждаются целиком до самого сопла, что обеспечивает наилучшее качество резки по ходу всего срока службы.
- Превосходные возможности пробивки устраняют необходимость в предварительном сверлении, что также экономит время и деньги.
ПРЕВОСХОДНОЕ КАЧЕСТВО РЕЗКИ.
- Технология с использованием двух газов обеспечивает высокую плотность плазменного потока для точной резки конструкционной стали, нержавеющей стали и алюминия.
- Идеальные резы без грата благодаря использованию кислородной (O2) плазмы на конструкционной стали. ISO 9013:2002 (E). Углы резки Класса 3 (в зависимости от толщины реза, но не более 3 градусов) или лучше для действительно высокоточной резки.
- Уникальный процесс резки в водяном тумане (WMS®) гарантирует непревзойденное качество резки на цветных металлах, в котором N2 используется в качестве плазменного газа, а простая водопроводная вода в качестве вторичного. WMS процесс использует вдвое меньше воды, чем подобная технология с впрыском воды, но по скорости резки сравнима с резкой на смеси Н35.
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ.
- Системы высокоточной плазменной резки iSeries обеспечивают превосходное качество резки на превосходной скорости.
- Самая высокая скорость резки на нержавеющей стали в своем классе – в 3 раза быстрее аналогичных систем резки.
- Меньшее время простоев, связанных с заменой расходных деталей благодаря конструкции картриджа SpeedLok™.
- Меньшее время переключения с процесса маркировки на процесс резки, что повышает ежедневную выработку.
НЕВЕРОЯТНАЯ ГИБКОСТЬ.
- Модульная технология StepUp™ обеспечивает необходимую гибкость для модернизации вашей системы по мере роста вашего бизнеса.
- Вы можете начать с iSeries 100i и, когда будете готовы, модернизировать ее до систем 200, 300 или 400 А. С iSeries вам не придется переживать по поводу выбора правильной системы. Сервисный инженер может установить новый блок инвертора менее чем за 30 минут.
- Технология с использованием двух газов в горелках iSeries обеспечивают самую высокую плотность плазменной струи в отрасли для высокоточной резки по конструкционной стали, нержавеющей стали, алюминию и другим цветным металлам. Плазменные газы - это воздух, N2, O2, Ar-H2, и Ar для маркировки. Защитные газы включают в себя воздух, N2, O2 или Ar-H2, и H2O
Технические характеристики
Кликните по картинке, что бы приблизить таблицу.
Таблица с технические характеристиками для источников тока ESAB iSeries 100i, 200i, 300i
Таблица скорости резки (мм/мин) металлов различной толщины, на разных токах: черная сталь, алюминий, нержавеющая сталь
Возможности системы
Газокислородная резка

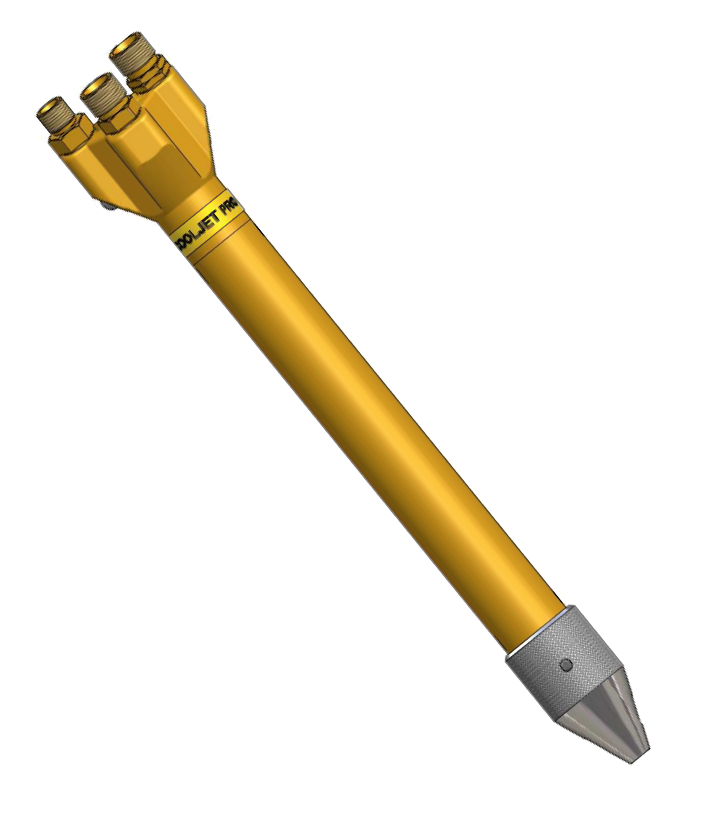

CoolJetPRO
-Простота использования
-Высокая производительность
-Большой срок службы расходных
-Низкая стоимость эксплуатации
-Высокая производительность
-Большой срок службы расходных
-Низкая стоимость эксплуатации
Современный газокислородный резак
Преимущества CoolJetPRO

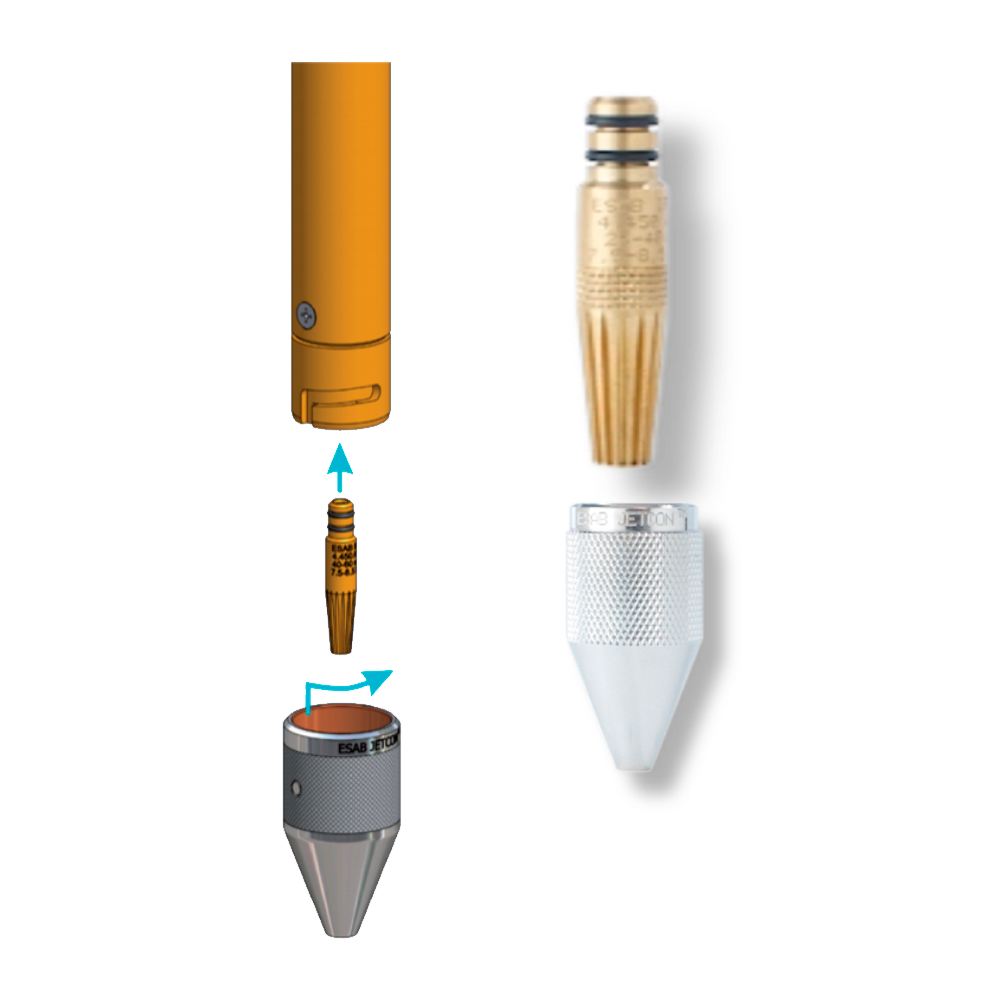

-Конструкция сопла, быстрая смена без инструмента
-Замена расходных за секунды, байонетныйразъем на четверть оборота
-Меньше время настройки, упрощенная работа
-Замена расходных за секунды, байонетныйразъем на четверть оборота
-Меньше время настройки, упрощенная работа
Простота использования

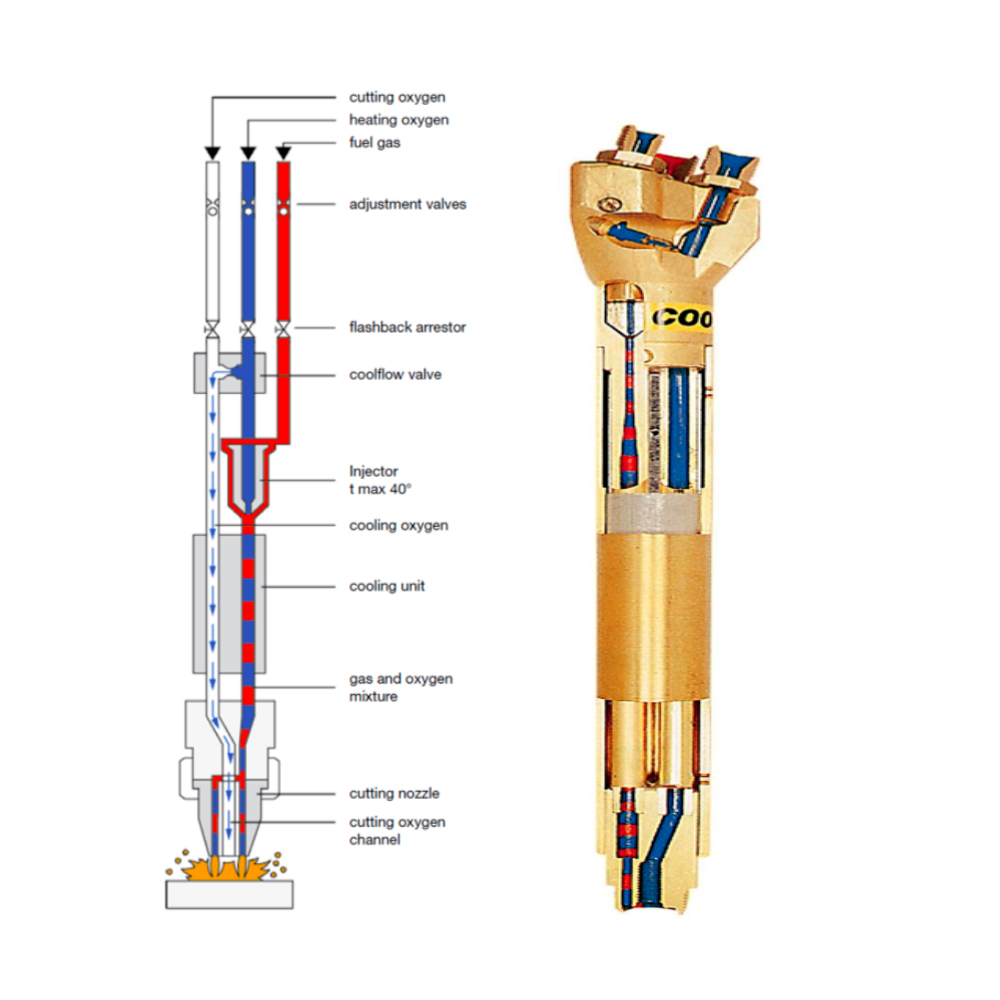

-Больше срок службы:
-Клапан охлаждающего потока встроен в головку резака
-Обеспечивается постоянный, небольшой поток кислорода через отверстие режущего кислорода
-Встроенное устройство охлаждения снижает температуру газа
-Клапан охлаждающего потока встроен в головку резака
-Обеспечивается постоянный, небольшой поток кислорода через отверстие режущего кислорода
-Встроенное устройство охлаждения снижает температуру газа
CoolJet и CoolJetPRO
Машину SGX можно оснастить целым рядом вариантов систем плазменной резки, от простых систем воздушно-плазменной резки до полностью автоматизированных систем плазменной резки 360 Ампер, работающих на смеси газов. Машину можно оборудовать системой m3 Plasma® от компании ESAB для резки конструкционной стали толщиной до 50 мм. Система m3 Plasma достигает высоких результатов резки разнообразных типов материалов различной толщины и обеспечивает высококачественную поверхность реза с минимальным количеством шлака, требующую небольшую вторичную зачистку. Она включает в себя автоматическое устройство управления газом, интегрированное вместе с технологической базой данных в систему числового программного управления для быстрой и легкой настройки процесса без необходимости работы наугад.
Машина SGX предлагается в размерах, допускающих обработку листов до 2500 мм в ширину и до двух листов 6000 мм один за другим. Новейшая установка резки ЭСАБ предлагается к поставке на выбор с вытяжными столами или со столами с водяным орошением для сухой плазменной резки или плазменной резки под водой.
Машина SGX предлагается в размерах, допускающих обработку листов до 2500 мм в ширину и до двух листов 6000 мм один за другим. Новейшая установка резки ЭСАБ предлагается к поставке на выбор с вытяжными столами или со столами с водяным орошением для сухой плазменной резки или плазменной резки под водой.
| |
